Uporaba
Območje nastavitve tlaka od 2 bar do 28 bar, za tekočine, pline in pare do 350 °C. Funkcijo regulatorja določa pomožni krmilni ventil, ki je prigrajen kot reducirni ventil ali prelivni ventil.
Lastnosti
- Regulator tlaka, pomožno krmiljen s pretočnim medijem s posebno ugodnimi regulacijskimi karakteristikami
- Visoka regulacijska natančnost
- Nastavljanje želenih vrednosti s pomožnim krmilnim ventilom
Izvedbe
– Ventil tip 2422: spremenjen, s primernim pomožnim krmilnim ventilom z nastavljalnikom želenih vrednosti · Ventil po DIN, ANSI ali JIS standardih
– Reducirni ventil tip 2333: za regulacijo nižjega tlaka p na nastavljeno zahtevano 2 vrednost, ustrezni pomožni krmilni ventili: tip 44-1 B ali tip 44-0 B, tip 44-2, tip 41-23, tip 2405 Tip 2333 (DN 150) s pomožnim krmilnim ventilom

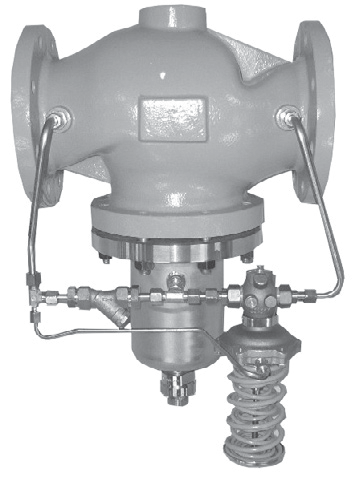

– Prelivni ventil tip 2335: za regulacijo višjega tlaka p na nastavljeno zahtevano 1 (HSV) tip 50 ES vrednost, ustrezni pomožni krmilni ventili: tip 44-6 B, tip 44-7, tip 41-73, tip 2406
Tehnični podatki
| Ventil | Tip |
| Nazivni premer | DN |
| Vrednost K VS mehasta Vrednost K 11) VS razbremenitev Vrednost K 31) VS | |
| razbremenitev z Vrednost K VS mehom | |
| Območje nastavitve | |
| Skladnost | |
| Tipski listi | |
| Nazivni tlak PN | |
| DIN Ohišje ANSI | |
| Sedež ventila | |
| Stožec (standarden) |
